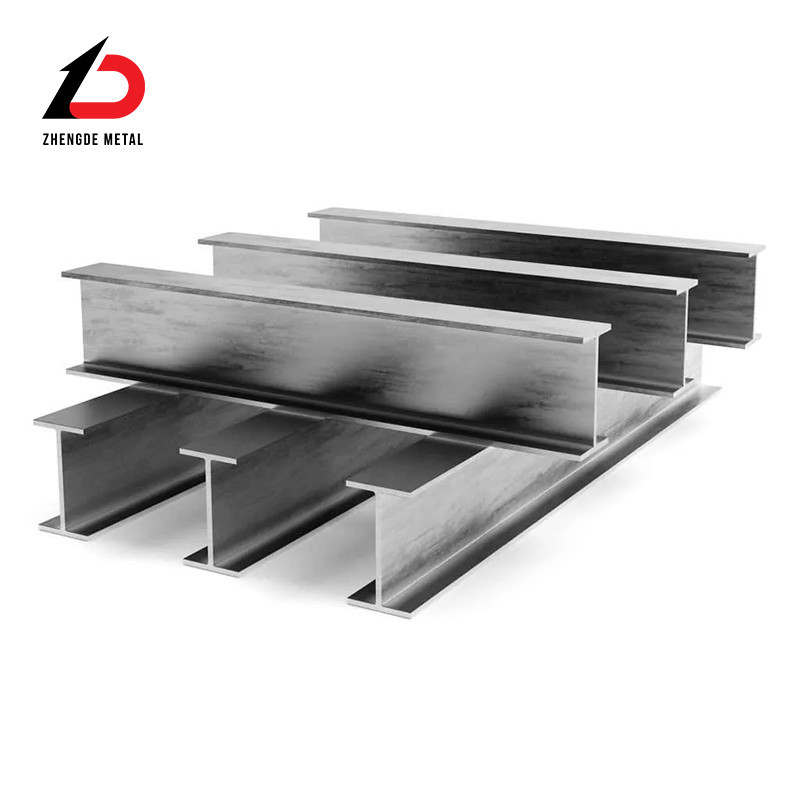

ใช้ในสาขาผลิตเครื่องจักร: เหล็กทรง H มีความทนทานในการบิดและความแข็งแรงที่ดี และสามารถใช้ในการผลิตกรอบเครื่องจักรกลและชิ้นส่วนหม้อเช่น เครื่องยึดเครื่องมือสําหรับศูนย์แปรรูป CNC, เครื่องยนต์แรงบราคเกอร์ เครื่องบิด
| รางสากล | ||||||||||||||||
| รายละเอียดBS EN 10025-2:2004ขนาด:BS4-1:2005ความอดทน:BS EN 10034:1993 | ||||||||||||||||
| การกําหนด | h | b | s | t | พื้นที่ | IX | ครับ | ix | อย | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | |||||
| 127x76x13 | 127.0 | 76.0 | 4.0 | 7.6 | 16.5 | 473 | 55.7 | 5.35 | 1.84 | 74.6 | 14.7 | |||||
| 152x89x16 | 152.4 | 88.7 | 4.5 | 7.7 | 20.3 | 834 | 89.8 | 6.41 | 2.10 | 110 | 20.2 | |||||
| 178x102x19 | 177.8 | 101.2 | 4.8 | 7.9 | 24.3 | 1,356 | 137 | 7.48 | 2.37 | 153 | 27.0 | |||||
| 203x102x23 | 203.2 | 101.8 | 5.4 | 9.3 | 29.4 | 2,105 | 164 | 8.46 | 2.36 | 207 | 32.2 | |||||
| 203x133x25 | 203.2 | 133.2 | 5.7 | 7.8 | 32.0 | 2,340 | 308 | 8.56 | 3.10 | 230 | 46.0 | |||||
| 203x133x30 | 206.8 | 133.9 | 6.4 | 9.6 | 38.2 | 2,896 | 385 | 8.71 | 3.17 | 280 | 57.5 | |||||
| 254x102x22 | 254.0 | 101.6 | 5.7 | 6.8 | 28.0 | 2,841 | 119 | 10.10 | 2.06 | 224 | 23.5 | |||||
| 254x102x25 | 257.2 | 101.9 | 6.0 | 8.4 | 32.0 | 3,415 | 149 | 10.30 | 2.15 | 266 | 29.0 | |||||
| 254x102x28 | 260.4 | 102.2 | 6.3 | 10.0 | 36.1 | 4,005 | 179 | 10.50 | 2.22 | 308 | 35.0 | |||||
| 254x146x31 | 251.4 | 146.1 | 6.0 | 8.6 | 39.7 | 4,413 | 448 | 10.55 | 3.36 | 351 | 61.0 | |||||
| 254x146x37 | 256.0 | 146.4 | 6.3 | 10.9 | 47.2 | 5,537 | 571 | 10.80 | 3.48 | 433 | 78.0 | |||||
| 254x146x43 | 259.6 | 147.3 | 7.2 | 12.7 | 54.8 | 6,544 | 677 | 10.90 | 3.52 | 504 | 92.0 | |||||
| 305x102x25 | 305.1 | 101.6 | 5.8 | 7.0 | 31.6 | 4,455 | 123 | 11.87 | 1.97 | 292 | 24.2 | |||||
| 305x102x28 | 308.7 | 101.8 | 6.0 | 8.8 | 35.9 | 5,366 | 155 | 12.23 | 2.08 | 348 | 30.5 | |||||
| IPE | ||||||||||||||||
| รายละเอียดBS EN 10025-2:2004ขนาด:ยูโรนอร์ม 19-57ความอดทน:BS EN 10034:1993 | ||||||||||||||||
| การกําหนด | h | b | s | t | พื้นที่ | IX | ครับ | ix | อย | Zx | Zy | |||||
| Tประเภท | mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | ||||
| AA100 | 100x55x67 | 97.6 | 55.0 | 3.6 | 4.5 | 8.56 | 136 | 12.6 | 3.98 | 1.21 | 27.9 | 4.57 | ||||
| AA120 | 120x64x84 | 117.0 | 64.0 | 3.8 | 4.8 | 10.7 | 244 | 21.1 | 4.79 | 1.41 | 41.7 | 6.59 | ||||
| AA140 | 140x73x101 | 136.6 | 73.0 | 3.8 | 5.2 | 12.8 | 407 | 33.8 | 5.64 | 1.63 | 59.7 | 9.27 | ||||
| AA160 | 160x82x121 | 156.4 | 82.0 | 4.0 | 5.6 | 15.4 | 646 | 51.6 | 6.47 | 1.83 | 82.6 | 12.6 | ||||
| AA180 | 180x91x149 | 176.4 | 91.0 | 4.3 | 6.2 | 19.0 | 1,020 | 78.1 | 7.32 | 2.03 | 116 | 17.2 | ||||
| AA200 | 200x100x180 | 196.4 | 100.0 | 4.5 | 6.7 | 22.9 | 1,533 | 112 | 8.19 | 2.21 | 156 | 22.4 | ||||
| ส่วน I ของญี่ปุ่น (Flanges Conical) | ||||||||||||||||
| รายละเอียดBS EN 10025-2:2004ขนาด:JIS G3192:2008ความอดทน:JIS G3912:2008 | ||||||||||||||||
| การกําหนด | h | b | s | t | พื้นที่ | IX | ครับ | ix | อย | Zx | Zy | |||||
| mmxmmxkg/m | mm | mm | mm | mm | cm2 | cm4 | cm4 | cm | cm | cm3 | cm3 | |||||
| 150x75x171 | 150 | 75 | 5.5 | 9.5 | 21.83 | 819 | 57.5 | 6.12 | 1.62 | 109 | 15.3 | |||||
| 200x100x260 | 200 | 100 | 7 | 10 | 33.06 | 2,170 | 138 | 8.11 | 2.05 | 217 | 27.7 | |||||

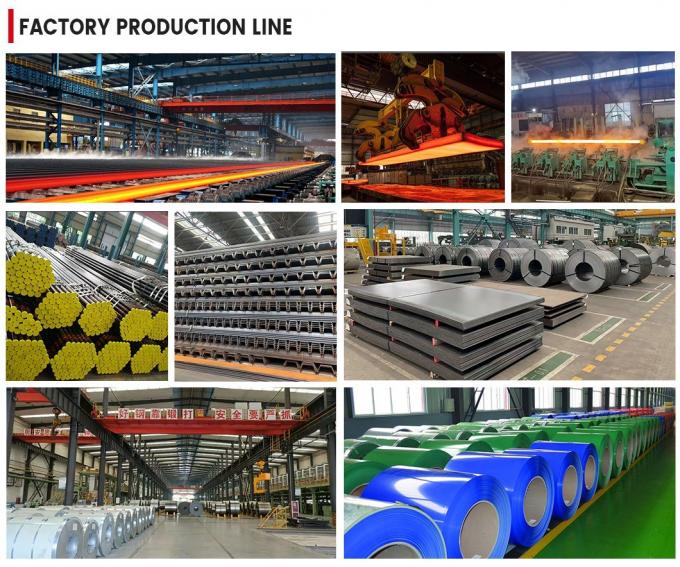

บริษัท ชานดง เฉิงเด่ เมทัล แมนูฟักชิ่ง คอม จํากัดเป็นบริษัทผลิตและจําหน่ายรวมสอยเหล็กม้วนร้อน, สอยเหล็กม้วนเย็น, สอยเหล็กเหล็กกระปุก, สอยเหล็กเคลือบสี, สายเหล็กส่วน, ท่อเหล็ก, สายเหล็ก, เครือเหล็กสแตนเลส, อลูมิเนียม ทองแดงและผลิตภัณฑ์โลหะอื่น ๆ รวมธุรกิจขนาดใหญ่ มีฐานการผลิตและการขายห้าแห่งที่ Binzhou, Liaocheng, Wuxi, Tianjin, Jinan และ Tai'anที่มีเส้นการผลิตมากกว่า 100 เส้น, 4 ห้องปฏิบัติการที่ได้รับการยอมรับระดับชาติ, 2 ศูนย์วิศวกรรมเทคนิค, และ 5 ศูนย์เทคโนโลยีธุรกิจ. ผลิตภัณฑ์ถูกส่งออกไปกว่า 50 ประเทศและภูมิภาค เช่นอเมริกาเหนือ,อเมริกาใต้ยุโรป แอฟริกา โอเชียเนีย ตะวันออกกลาง และเอเชียตะวันออกเฉียงใต้
